Flat Line Modular Home 1+0 — 21 m²
21 m²1+0
Modern · MOE-1

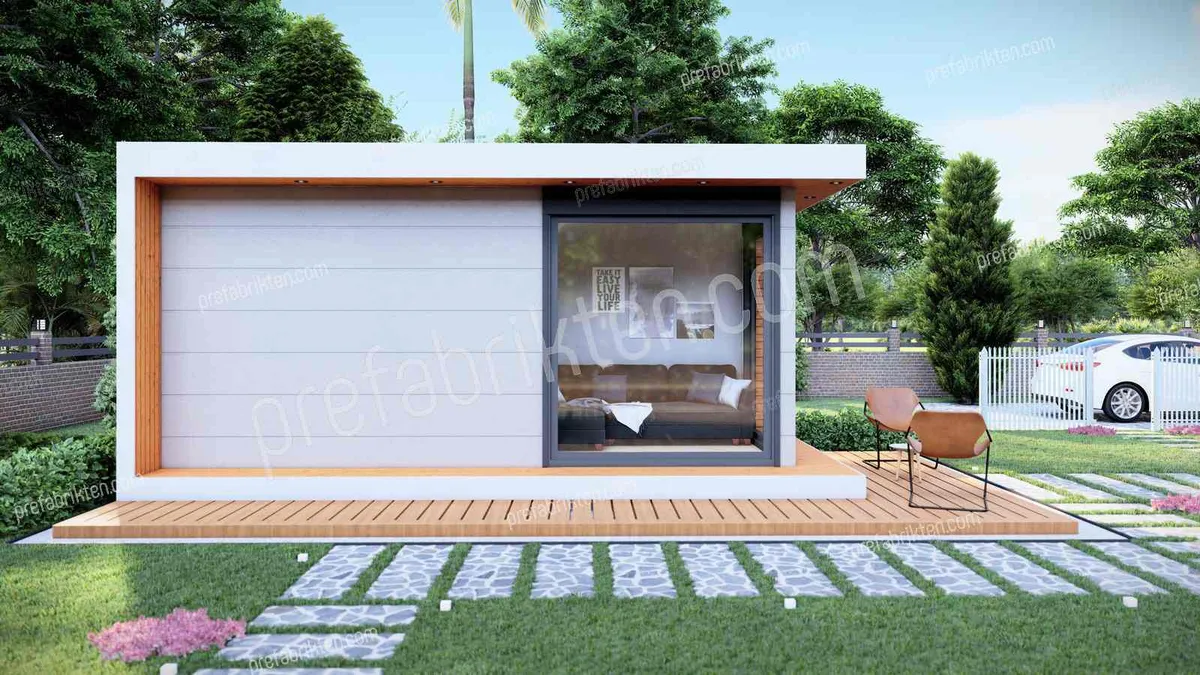

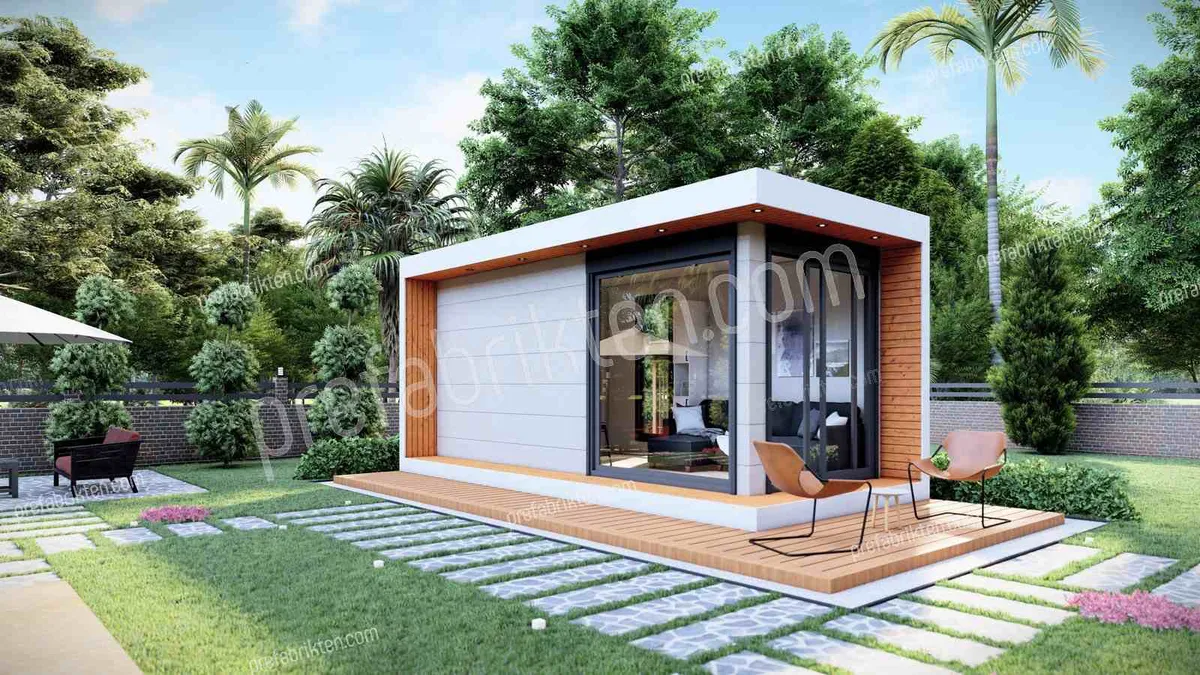

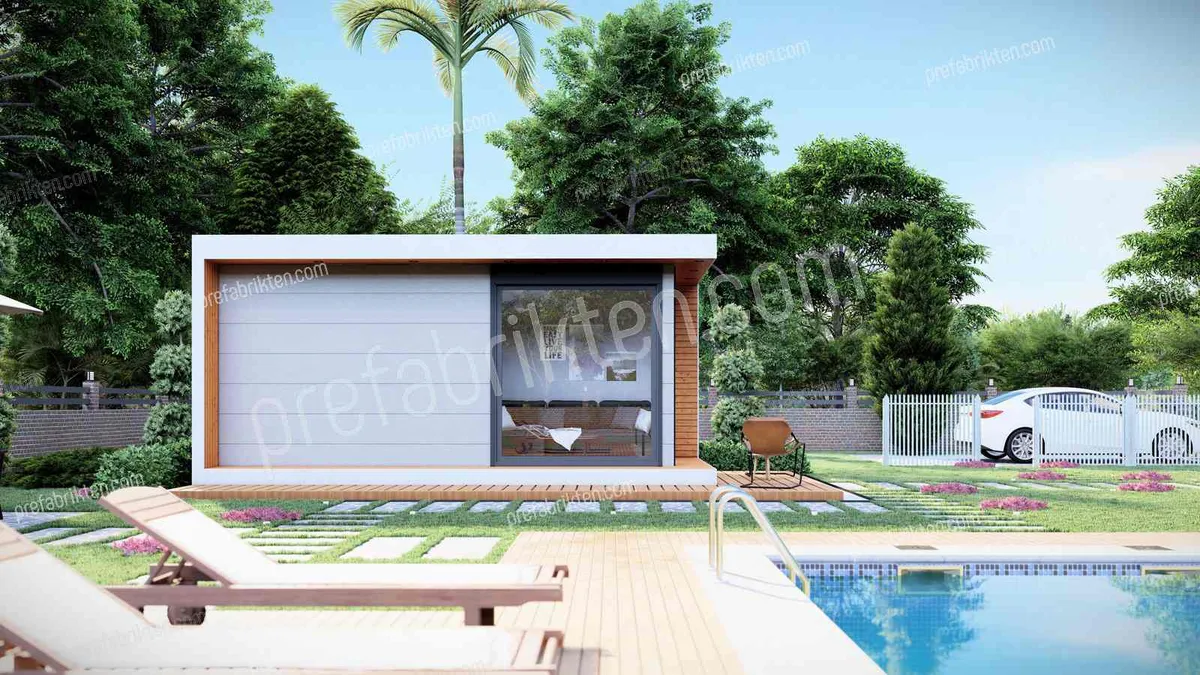

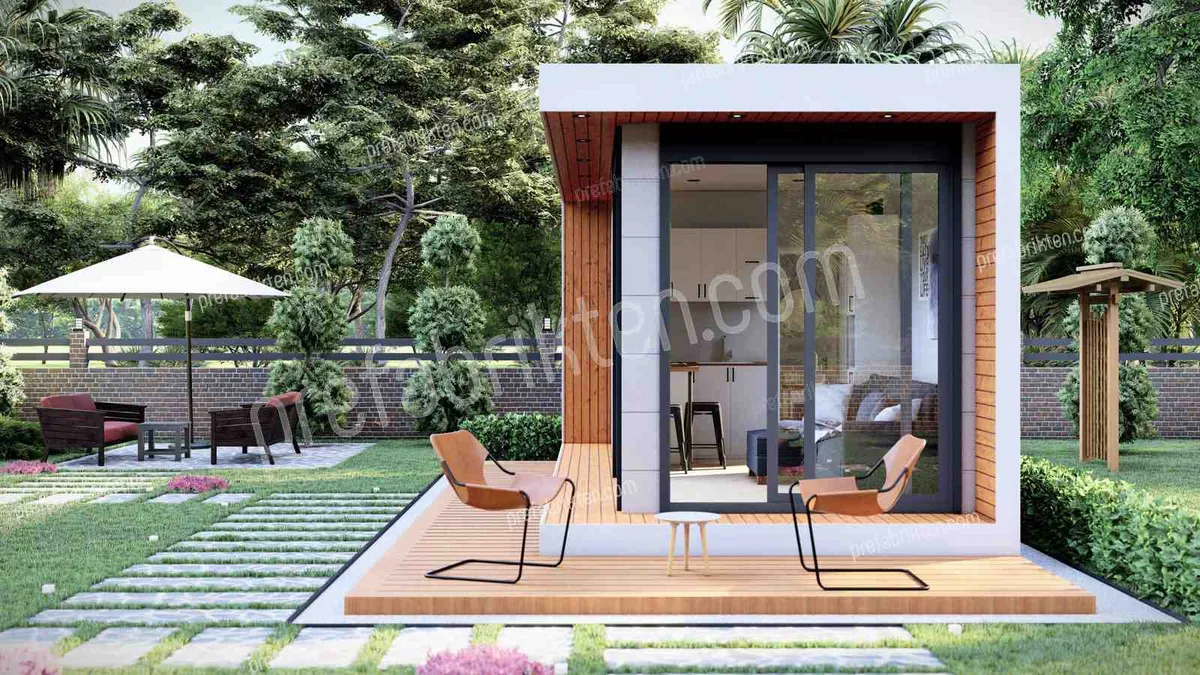

Modern Modular Home 1+0 — 21 m²
A single-volume compact modular steel home. Used as a garden studio, an office or a single-occupancy living space.
- m²
- 21 m²
- Rooms
- 1+0
- Modül
- 1
- TIR
- 1
The most compact model in the Modern series. It consists of one module, is completed in the factory and arrives ready for the site.
Living area, kitchen niche and wet room are solved in one open volume. Designed as a garden studio, a work office or short-stay accommodation. The pitched roof form is the shared architectural language of the Modern series.
Technical Specification
Üretim ve Hesap
- Çelik standardı
- DIN EN 10326
- Çelik kalitesi
- S320GD+Z / S350GD+Z (+AZ) — Erdemir kalite no: 1332, 1335, 1322
- Profil
- İnce cidarlı galvanizli C ve U profil; CAD-CAM kontrollü tam otomatik roll-form makinelerinde tek parça çekilir
- Montaj
- Duvar panelleri, çatı makasları, aşıklar ve arakat özel vida ve cıvata ile birleştirilir
- Statik hesap
- Sap2000, CFS, STA4CAD, BRICSCAD, HAYESCAD
- Dış cephe levhası
- CE belgeli çimentolu yonga levha (Betopan / Fibercement) — yangına ve suya dayanıklı
Yük ve Yönetmelik Değerleri
- Kar yükü
- 120 kg/m² (TS 498) — bölge ve rakıma göre değişir
- Rüzgâr hızı
- 102 km/saat — 50 kg/m² (TS 498)
- Arakat yük kapasitesi
- 200 kg/m² (TS 498)
- Deprem
- Etkin yer ivmesi Ao=0,45 (1. derece bölge); bina önem katsayısı I=1; hareketli yük katılım n=0,3
- Isı yalıtımı
- Isı Yalıtım Yönetmeliği (08.05.2000)
- Ses yalıtımı
- TS 187 · TS 854 (DIN 4109)
- Yangın dayanımı
- DIN 4102 · Binaların Yangından Korunması Yönetmeliği (2002)
Duvarlar
- Dış duvar kalınlığı
- ~120 mm
- Duvar yüksekliği
- 2800 mm
- Karkas profili
- 90 × 45 × 12,5 mm (Dx51) C profil
- Dış cephe
- Nem bariyeri + 12 mm dekoratif kaplama (ahşap / taş desen fibercement-betopan) + mineral sıva
- Dış duvar yalıtımı
- 120 mm — 50 kg/m³ taşyünü
- İç duvar yalıtımı
- 50 mm — 50 kg/m³ taşyünü
- İç kaplama
- 12,5 mm alçıpan — ıslak hacimlerde yeşil, kuru hacimlerde beyaz
Çatı ve Tavan
- Çatı kaplaması
- 0,50 mm metal kiremit (RAL 3009 kırmızı / RAL 6020 yeşil) + 11 mm OSB3
- Çatı taşıyıcı sistem
- 90 × 45 × 12,5 mm (Dx51) C profil
- Saçak
- İki cephede 40 cm; 10 mm çimento yonga levha kaplama, havalandırma menfezli
- Tavan yalıtımı
- 50 mm cam yünü / mineral yün
- Asma tavan
- Galvanizli RAL 9002 elektrostatik fırın boyalı omega profil
- Dere
- Metal dere
Doğrama
- Dış kapı
- PVC camlı veya çelik kapı; 1,2 mm galvanizli sac kasa (RAL 9002)
- İç kapı
- 800 × 2000 mm melamin; 40 mm ahşap kasa, 85 mm pervaz
- Pencere
- Egepen Deceuninck; 4+16+4 mm çift cam
- Vasistas
- 4 mm buzlu cam
Arakat ve Merdiven
- Şase karkası
- Roll-form makinelerinde şekillendirilmiş galvanizli özel büküm profil
- Şase üstü kaplama
- 16 mm Betopan — B1 sınıfı, yanmaz, sudan etkilenmez
- Merdiven
- 90 × 45 × 12,5 mm (Dx51) C profil iskelet; 16 mm Betopan kaplama
Tesisat ve Boya
- Elektrik
- Sıva altı; priz 3 × 2,5 mm² NYM, aydınlatma 2 × 1,5 mm² NYM
- Sıhhi tesisat
- Sıva altı; yüksek kalite kırılmaz PVC boru
- Boya
- Dış ve iç cephe çift kat silikonlu; tavan çift kat plastik boya
Temel
- Temel tipi
- Demirli radye veya çelik hasırlı temel; sertleştirilmiş zemin üzerine
- Bağlantı
- Bina zemin betonuna ankraj ve çelik dübel ile tespit edilir
- Sorumluluk
- Temel dizaynı, statiği ve zemin kaplaması işverene aittir; beton planı firmamızca verilir
Included in Delivery
- Çelik karkas imalatı ve montajı
- Dış dekoratif kaplama (betopan, mineral sıva veya thermowood ahşap)
- İç alçıpan kaplama — ıslak hacimlerde yeşil, kuru hacimlerde beyaz
- Tüm duvar ve tavan yalıtımları
- Dış ve iç cephe boyası
- Elektrik tesisatının projeye uygun çekilmesi ve armatür montajı
- Sıhhi tesisatın projeye uygun çekilmesi
- Çift cam pencere ve kapıların temini ve montajı
- Mutfak ve banyo dolaplarının temini ve montajı
- Mutfak ve banyo armatürleri ile vitrifiye ürünlerinin temini ve montajı
- Kuru zeminde parke, ıslak zeminde fayans temini ve kaplaması
Not Included
- Montaj sahasının hazırlanması
- Hafriyat ve çevre düzenleme işleri (malzeme ve işçilik)
- Isıtma ve soğutma tesisatları — kalorifer, klima, radyatör ve armatürleri
- Harici altyapı bağlantıları — elektrik, su, doğalgaz
- Montaj sahasına nakliye ve vinç temini
- Montaj sırasında kullanılacak elektrik temini
- Su basmanı veya çelik platform yapımı
