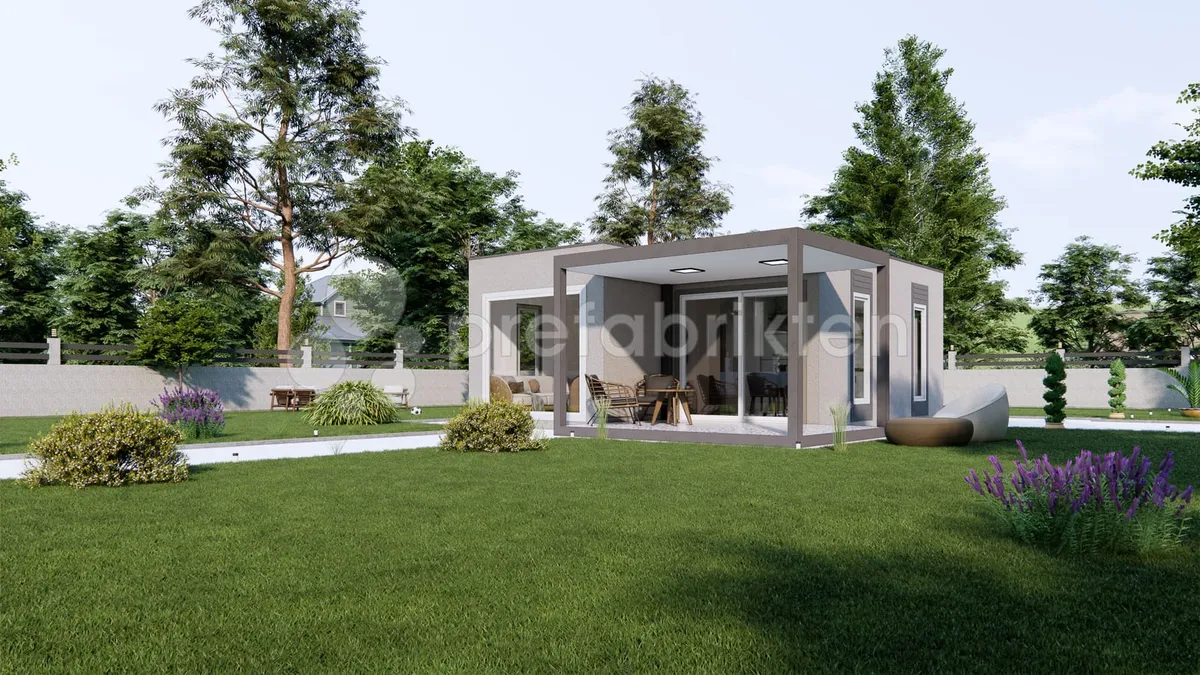

KOE-S4 Modular Home 2+1 — 65 m²
A 2+1 plan whose balance leans towards enclosed area. 55 m² of interior is joined by 10 m² of covered outdoor space.
- m²
- 65 m²
- Rooms
- 2+1
- Modül
- 2
- TIR
- 2

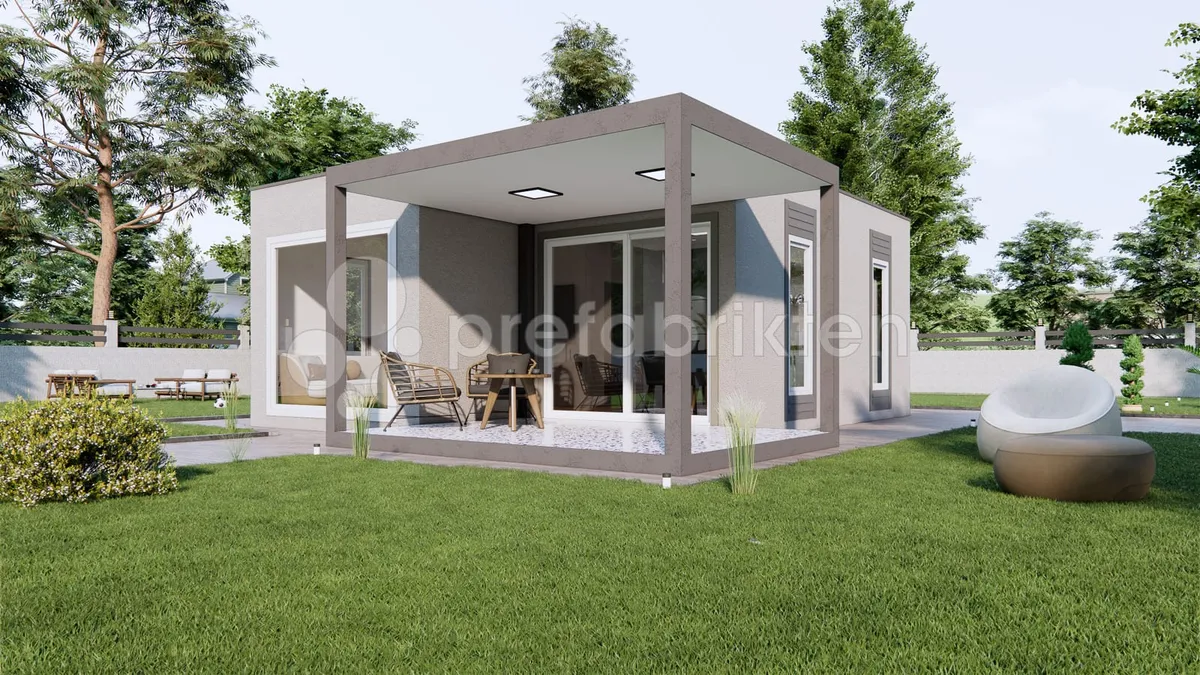

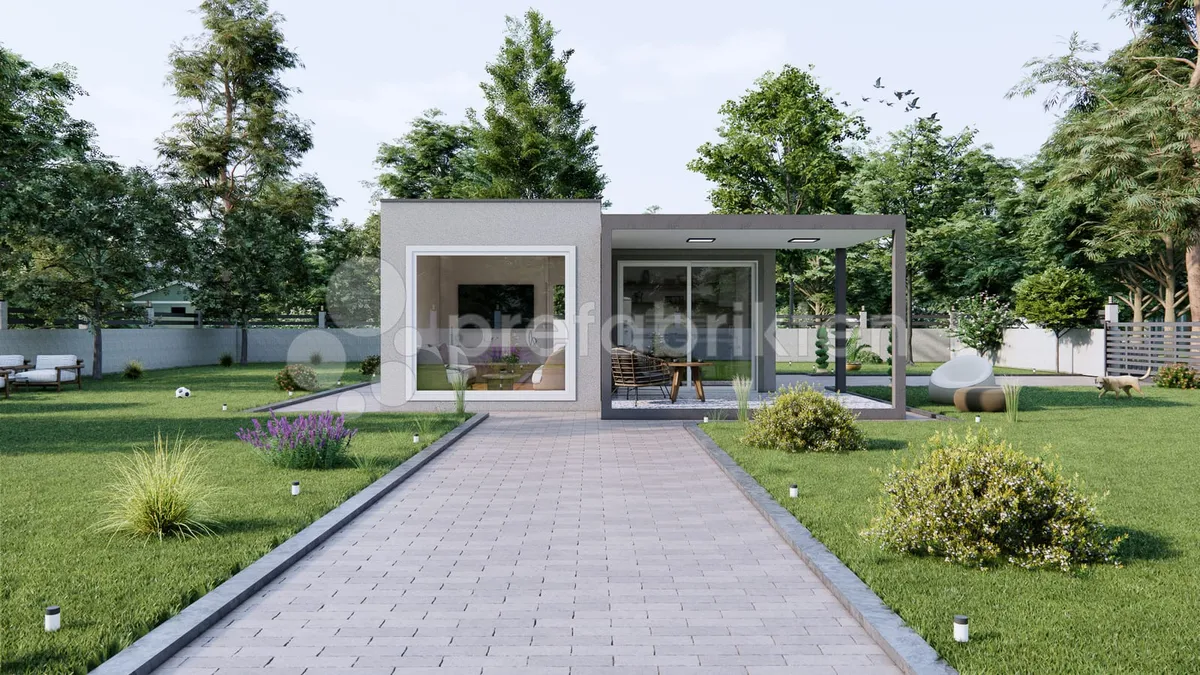

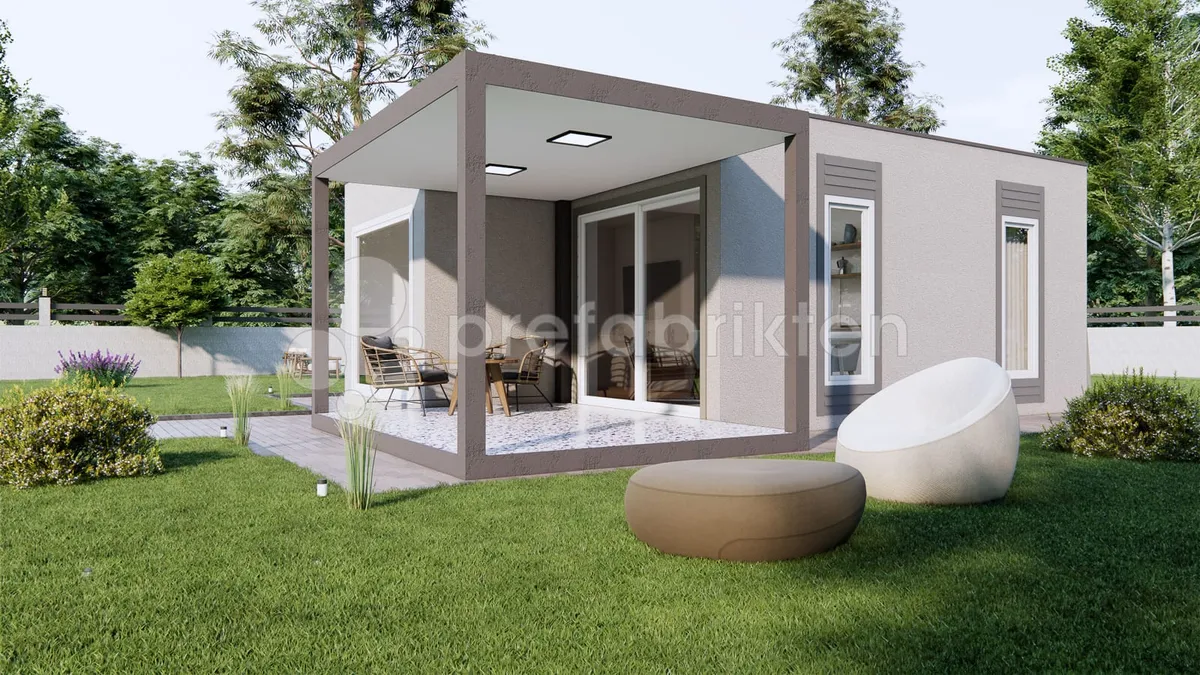

55 m² enclosed area + 10 m² veranda
Almost the same gross size as the KOE-S3, but a plan that sets the balance in favour of enclosed area.
Enclosed area rises from 51 m² to 55 m², the veranda drops from 15 m² to 10 m²: the volume gained goes to the living room and the bedrooms. In permanent homes used through four seasons, enclosed area takes priority.
Technical Specification
Üretim ve Hesap
- Çelik standardı
- DIN EN 10326
- Çelik kalitesi
- S320GD+Z / S350GD+Z (+AZ) — Erdemir kalite no: 1332, 1335, 1322
- Profil
- İnce cidarlı galvanizli C ve U profil; CAD-CAM kontrollü tam otomatik roll-form makinelerinde tek parça çekilir
- Montaj
- Duvar panelleri, çatı makasları, aşıklar ve arakat özel vida ve cıvata ile birleştirilir
- Statik hesap
- Sap2000, CFS, STA4CAD, BRICSCAD, HAYESCAD
- Dış cephe levhası
- CE belgeli çimentolu yonga levha (Betopan / Fibercement) — yangına ve suya dayanıklı
Yük ve Yönetmelik Değerleri
- Kar yükü
- 120 kg/m² (TS 498) — bölge ve rakıma göre değişir
- Rüzgâr hızı
- 102 km/saat — 50 kg/m² (TS 498)
- Arakat yük kapasitesi
- 200 kg/m² (TS 498)
- Deprem
- Etkin yer ivmesi Ao=0,45 (1. derece bölge); bina önem katsayısı I=1; hareketli yük katılım n=0,3
- Isı yalıtımı
- Isı Yalıtım Yönetmeliği (08.05.2000)
- Ses yalıtımı
- TS 187 · TS 854 (DIN 4109)
- Yangın dayanımı
- DIN 4102 · Binaların Yangından Korunması Yönetmeliği (2002)
Duvarlar
- Dış duvar kalınlığı
- ~120 mm
- Duvar yüksekliği
- 2800 mm
- Karkas profili
- 90 × 45 × 12,5 mm (Dx51) C profil
- Dış cephe
- Nem bariyeri + 12 mm dekoratif kaplama (ahşap / taş desen fibercement-betopan) + mineral sıva
- Dış duvar yalıtımı
- 120 mm — 50 kg/m³ taşyünü
- İç duvar yalıtımı
- 50 mm — 50 kg/m³ taşyünü
- İç kaplama
- 12,5 mm alçıpan — ıslak hacimlerde yeşil, kuru hacimlerde beyaz
Çatı ve Tavan
- Çatı kaplaması
- 0,50 mm metal kiremit (RAL 3009 kırmızı / RAL 6020 yeşil) + 11 mm OSB3
- Çatı taşıyıcı sistem
- 90 × 45 × 12,5 mm (Dx51) C profil
- Saçak
- İki cephede 40 cm; 10 mm çimento yonga levha kaplama, havalandırma menfezli
- Tavan yalıtımı
- 50 mm cam yünü / mineral yün
- Asma tavan
- Galvanizli RAL 9002 elektrostatik fırın boyalı omega profil
- Dere
- Metal dere
Doğrama
- Dış kapı
- PVC camlı veya çelik kapı; 1,2 mm galvanizli sac kasa (RAL 9002)
- İç kapı
- 800 × 2000 mm melamin; 40 mm ahşap kasa, 85 mm pervaz
- Pencere
- Egepen Deceuninck; 4+16+4 mm çift cam
- Vasistas
- 4 mm buzlu cam
Arakat ve Merdiven
- Şase karkası
- Roll-form makinelerinde şekillendirilmiş galvanizli özel büküm profil
- Şase üstü kaplama
- 16 mm Betopan — B1 sınıfı, yanmaz, sudan etkilenmez
- Merdiven
- 90 × 45 × 12,5 mm (Dx51) C profil iskelet; 16 mm Betopan kaplama
Tesisat ve Boya
- Elektrik
- Sıva altı; priz 3 × 2,5 mm² NYM, aydınlatma 2 × 1,5 mm² NYM
- Sıhhi tesisat
- Sıva altı; yüksek kalite kırılmaz PVC boru
- Boya
- Dış ve iç cephe çift kat silikonlu; tavan çift kat plastik boya
Temel
- Temel tipi
- Demirli radye veya çelik hasırlı temel; sertleştirilmiş zemin üzerine
- Bağlantı
- Bina zemin betonuna ankraj ve çelik dübel ile tespit edilir
- Sorumluluk
- Temel dizaynı, statiği ve zemin kaplaması işverene aittir; beton planı firmamızca verilir
Included in Delivery
- Çelik karkas imalatı ve montajı
- Dış dekoratif kaplama (betopan, mineral sıva veya thermowood ahşap)
- İç alçıpan kaplama — ıslak hacimlerde yeşil, kuru hacimlerde beyaz
- Tüm duvar ve tavan yalıtımları
- Dış ve iç cephe boyası
- Elektrik tesisatının projeye uygun çekilmesi ve armatür montajı
- Sıhhi tesisatın projeye uygun çekilmesi
- Çift cam pencere ve kapıların temini ve montajı
- Mutfak ve banyo dolaplarının temini ve montajı
- Mutfak ve banyo armatürleri ile vitrifiye ürünlerinin temini ve montajı
- Kuru zeminde parke, ıslak zeminde fayans temini ve kaplaması
Not Included
- Montaj sahasının hazırlanması
- Hafriyat ve çevre düzenleme işleri (malzeme ve işçilik)
- Isıtma ve soğutma tesisatları — kalorifer, klima, radyatör ve armatürleri
- Harici altyapı bağlantıları — elektrik, su, doğalgaz
- Montaj sahasına nakliye ve vinç temini
- Montaj sırasında kullanılacak elektrik temini
- Su basmanı veya çelik platform yapımı
